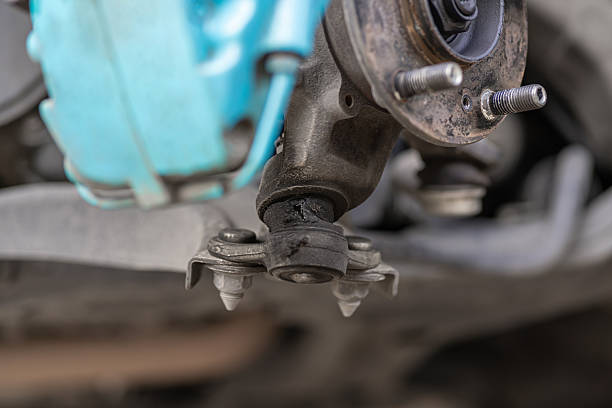

Le boccole del braccio di controllo svolgono un ruolo fondamentale nel sistema di sospensione di un veicolo. Non sono solo connettori elastici, ma determinano anche direttamente la traiettoria di movimento della ruota rispetto alla carrozzeria, il percorso di trasferimento del carico e le caratteristiche cinematiche ed elastocinematiche complessive del veicolo. A causa delle differenze nella disposizione strutturale e nelle relazioni geometriche, i vari tipi di sospensione sottopongono le boccole del braccio di controllo a proporzioni significativamente diverse di carichi longitudinali, laterali e verticali. Ciò, a sua volta, impone requisiti di progettazione nettamente diversi in termini di rigidità radiale, conformità torsionale e persino caratteristiche assiali della boccola. Questa variazione è proprio il motivo per cui le boccole non sono adatte a tutti: gli ingegneri devono adattare la curva di rigidità, il comportamento di smorzamento e la geometria della boccola specificamente al tipo di sospensione per ottenere l'equilibrio ottimale tra manovrabilità, comfort di guida e durata (puoi anche contattarci per saperne di più sulla boccola del braccio di controllo VDI 6Q0407182.).
La sospensione MacPherson è la sospensione indipendente entry-level più comune, ampiamente utilizzata negli assali anteriori. La sua caratteristica distintiva è un unico braccio di controllo inferiore (tipicamente a forma di L o A), con l'estremità superiore collegata direttamente alla carrozzeria e al fuso a snodo tramite un montante ammortizzatore caricato a molla. Questa configurazione implica che la boccola del braccio di controllo inferiore deve sopportare contemporaneamente la maggior parte dei carichi longitudinali e laterali, più una parte dei carichi verticali. In direzione longitudinale le forze di frenata o di accelerazione vengono trasmesse principalmente attraverso il braccio trasversale inferiore al punto di montaggio della boccola. Il carico longitudinale spesso rappresenta il 40-60% del carico totale, la proporzione più alta, poiché non vi è la parte superiore del braccio con cui condividere il carico. La boccola deve quindi fornire una sufficiente flessibilità longitudinale per assorbire gli impatti stradali, evitando al tempo stesso un'eccessiva deformazione che potrebbe causare cambiamenti incontrollati della convergenza. Nella direzione laterale, le forze in curva sono condivise tra il braccio inferiore e la barra antirollio, rendendo critica la rigidità radiale: è necessaria una maggiore rigidità radiale per resistere allo spostamento laterale, mantenere angoli di campanatura stabili e prevenire eccessivo rollio o sottosterzo. I carichi verticali, invece, sono relativamente bassi poiché gravano principalmente sul puntone; in questo caso, la boccola favorisce un certo grado di cedevolezza torsionale per accogliere il sobbalzo/rimbalzo della ruota e il movimento rotatorio durante la sterzata. Un'eccessiva rigidità radiale compromette il comfort; una rigidità torsionale eccessivamente elevata aumenta i problemi di NVH. Pertanto, le boccole del braccio di controllo MacPherson sono generalmente progettate con una rigidità radiale significativamente superiore alla rigidità torsionale, spesso di un fattore da 5 a 10 o più, enfatizzando la rigidità radiale per la stabilità di manovrabilità di base e ottimizzando al tempo stesso la conformità torsionale tramite strutture idrauliche o a cavità per migliorare l'isolamento delle vibrazioni.
La sospensione a doppio braccio oscillante rappresenta una soluzione classica più performante, utilizzata sia sull'asse anteriore che su quello posteriore. Presenta un braccio ad A superiore e uno inferiore, che formano una geometria quasi parallelalografica. Questa disposizione consente una distribuzione del carico più equilibrata: i carichi longitudinali (dalla frenata/accelerazione) sono gestiti principalmente dal braccio inferiore, ma anche il braccio superiore condivide parte del carico, riducendo la proporzione longitudinale al 30-40%, molto inferiore rispetto al MacPherson. Entrambi i bracci resistono efficacemente ai carichi laterali, distribuendo uniformemente le forze in curva e determinando un carico laterale inferiore per boccola. I carichi verticali sono condivisi in modo simile tra la parte superiore e quella inferiore delle braccia, portando a uno stress più uniforme. Il vantaggio principale di questa geometria è il controllo preciso del movimento delle ruote, che aumenta notevolmente la richiesta di conformità torsionale: entrambi i bracci devono consentire una torsione angolare significativa durante la corsa delle ruote per ottenere un movimento parallelo ideale e un guadagno di camber controllato. La rigidità radiale, nel frattempo, dovrebbe rimanere moderatamente elevata per evitare che un’eccessiva deformazione elastica disturbi i parametri di allineamento. Le boccole a doppio braccio oscillante sono quindi caratterizzate da una rigidità torsionale inferiore rispetto alla rigidità radiale, tipicamente un rapporto da 1:1 a 1:3, e spesso utilizzano design asimmetrici o boccole idrauliche per ammorbidire ulteriormente la risposta torsionale rafforzando al contempo la rigidità radiale per la stabilità laterale. Ciò consente prestazioni superiori in condizioni di guida aggressiva: migliore controllo del rollio, comportamento di convergenza/camber più stabile, ma richiede anche una maggiore resistenza alla fatica e caratteristiche dinamiche precise da parte della boccola.
La sospensione multi-link è l'architettura di sospensione indipendente più flessibile e complessa, che in genere utilizza da tre a cinque link separati sull'asse posteriore (e talvolta configurazioni ibride sull'anteriore). Assegna diversi gradi di libertà ai collegamenti dedicati, inclusi i bracci di controllo superiori, i bracci di controllo inferiori, i bracci posteriori, ecc., ottenendo percorsi di carico altamente disaccoppiati. I carichi longitudinali sono solitamente gestiti da bracci posteriori o longitudinali dedicati, quindi la quota di carico longitudinale della boccola del braccio di controllo è la più bassa, spesso inferiore al 20-30%, grazie alla deviazione del carico da parte di membri indipendenti. I carichi laterali sono distribuiti su più collegamenti trasversali, con ciascuna boccola che sopporta solo forze laterali localizzate, con conseguenti rapporti di carico individuale ancora più bassi. Allo stesso modo, i carichi verticali sono condivisi tra più punti di montaggio, mantenendo basse le sollecitazioni di picco. Questo elevato livello di disaccoppiamento funzionale consente a ciascuna boccola del braccio di controllo di svolgere un ruolo altamente specializzato: alcune posizioni (ad esempio, le boccole del braccio inferiore anteriore o del braccio posteriore) danno priorità alla rigidità radiale per resistere agli urti laterali/longitudinali e mantenere la precisione geometrica; altri (ad esempio, le boccole del braccio superiore o del collegamento del controllo della punta) richiedono una conformità torsionale estremamente elevata per consentire la torsione naturale della ruota e il cambio della punta durante lo sbalzo, consentendo effetti di “sterzata posteriore passiva”. Il rapporto di rigidità radiale/torsionale nei sistemi multi-link varia drasticamente in base alla funzione del link: alcuni preferiscono un'elevata rigidità radiale, altri dominano la flessibilità torsionale. Questo approccio “specifico per il ruolo” garantisce alle sospensioni multi-link una gamma di regolazione eccezionalmente ampia tra comfort e manovrabilità, ma significa anche che il design delle boccole deve essere altamente personalizzato: le boccole in posizioni diverse sullo stesso veicolo possono differire in modo significativo, anche nella composizione dei materiali e nella struttura interna.
Le sospensioni MacPherson costringono la boccola del braccio di controllo a fungere da "tuttofare", con elevate quote di carico longitudinale e radiale, facendo molto affidamento sulla rigidità radiale per la stabilità della linea di base; il doppio braccio oscillante riduce il carico sulle boccole attraverso la condivisione del carico a doppio braccio, ponendo maggiore enfasi sulla conformità torsionale per una cinematica precisa; il multi-link decentralizza completamente i carichi, assegnando a ciascuna boccola una funzione specializzata laddove le richieste radiali o torsionali variano in base alla posizione. Questa differenza fondamentale nei requisiti di carico e funzionali spiega direttamente perché le boccole non sono parti generiche intercambiabili. Gli ingegneri devono selezionare o progettare ciascuna boccola in base alla geometria specifica della sospensione, allo spettro di carico e agli obiettivi prestazionali, decidendo se dare priorità alla rigidità radiale (per la resistenza al rotolamento e al mantenimento dell'allineamento), alla conformità torsionale (per il filtraggio e l'articolazione delle vibrazioni) o un compromesso equilibrato, in modo che lo stesso modello di boccola possa mostrare "personalità" completamente diverse quando installato in diverse architetture di sospensione. Benvenuto per ordinare la boccola del braccio di controllo VDI 6Q0407182!
