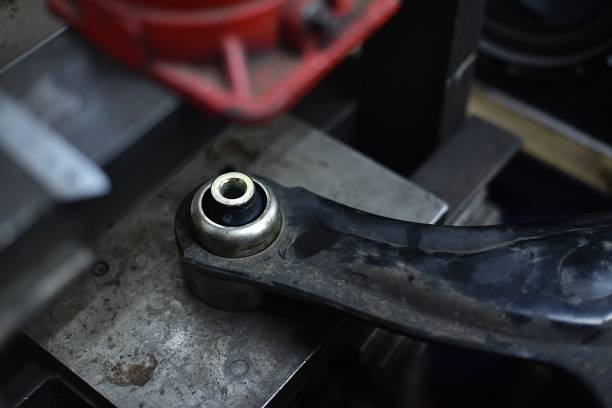

Il movimento prevalente dell'industria automobilistica verso materiali leggeri è stato spinto da rigide normative sull'efficienza del carburante, dalla crescente popolarità dei veicoli elettrici e dalla ricerca di migliori prestazioni di manovrabilità. Sebbene le boccole del braccio di controllo siano considerate parti minori, anch'esse fanno parte di questa trasformazione. Il loro design si è evoluto in modo significativo per ridurre il peso mantenendo o addirittura migliorando aspetti prestazionali essenziali come rigidità, durata e smorzamento delle vibrazioni. La boccola del braccio di controllo VDI 4H0407182B esemplifica questo approccio moderno, progettata con geometria ottimizzata e materiali avanzati per ottenere un risparmio di peso senza sacrificare l'integrità strutturale o le prestazioni dinamiche.
Tradizionalmente, l'involucro metallico esterno di una boccola del braccio di controllo veniva realizzato da un robusto cilindro di acciaio con pareti spesse, offrendo una forte integrità strutturale e una superficie affidabile per l'incollaggio di elastomero e metallo. L'eccezionale resistenza dell'acciaio, insieme alla sua convenienza, lo hanno reso l'opzione standard per molti anni. Tuttavia, poiché i produttori di automobili miravano a ridurre il peso non sospeso (parti che non sono sostenute dalle molle delle sospensioni, come ruote, mozzi, freni e collegamenti delle sospensioni), l'ingombrante involucro in acciaio è diventato un punto focale per il miglioramento.
La transizione è iniziata con l’implementazione dell’acciaio altoresistenziale (HSS) caratterizzato da pareti sottili. Utilizzando tipi avanzati di materiali bassolegati ad alta resistenza (AHSS) che possiedono carichi di snervamento superiori a 500-800 MPa, gli ingegneri sono stati in grado di ridurre considerevolmente lo spessore delle pareti, in genere del 30-50%, senza compromettere la capacità di carico o l'integrità del legame. Questo rivestimento in acciaio più sottile fornisce la resistenza essenziale del telaio necessaria per resistere alle forze di schiacciamento radiali riducendo al tempo stesso il peso.
Negli scenari in cui ridurre al minimo il peso è fondamentale, in particolare nelle auto elettriche e di lusso, le leghe di alluminio hanno completamente sostituito l’acciaio per la scocca esterna. Con un peso di circa un terzo dell'acciaio (2,7 g/cm³ rispetto a 7,8 g/cm³), l'alluminio consente una sostanziale riduzione del peso totale. Per compensare il modulo di elasticità inferiore dell'alluminio e la sua resistenza comparativamente inferiore rispetto all'acciaio, i manicotti sono spesso progettati con diametri leggermente più grandi o nervature di supporto aggiuntive, garantendo stabilità e durata paragonabili alla fatica.
Allo stesso tempo, la quantità di elastomero (anima in gomma o polimero moderno) è stata ridotta per ridurre il peso totale della boccola. Per preservare la capacità di sopportare carichi e la rigidità anche con materiale ridotto, gli ingegneri modificano il design interno:
●I rapporti tra il diametro del foro interno e lo spessore della parete vengono rivisti mediante l'analisi degli elementi finiti (FEA) per raggiungere la rigidità radiale e assiale desiderata riducendo al minimo l'utilizzo della gomma.
● Vengono introdotte forme trasversali più snelle per sostituire le forme cilindriche di base. Le forme che non sono circolari (come ovali o poligonali) dirigono il materiale verso i punti in cui le sollecitazioni sono maggiori, migliorando la resistenza al taglio.
●Le configurazioni eccentriche (dove il manicotto interno è sfalsato rispetto a quello esterno) creano caratteristiche di rigidità non uniforme, maggiori in una direzione per la coppia o la resistenza al carico laterale e minori in altre direzioni per la flessibilità, senza bisogno di materiale aggiuntivo.
Questi miglioramenti geometrici garantiscono che la boccola offra prestazioni paragonabili o migliorate in termini di capacità di carico radiale, rigidità torsionale e durata, anche con una massa inferiore. Di conseguenza, si verifica una notevole riduzione delle masse non sospese, che influisce positivamente sul tempo di risposta della sospensione, riduce l'inerzia nel gruppo ruota e migliora la precisione della manovrabilità transitoria (come sterzata più rapida e assorbimento degli urti superiore).
Oltre a gestire i vantaggi, la riduzione delle masse non sospese contribuisce a ottenere una maggiore efficienza. Nei veicoli alimentati da motori a combustione interna, una diminuzione della resistenza al rotolamento e delle perdite legate alla massa si traduce in miglioramenti lievi ma additivi nell’efficacia del carburante. Nel caso dei veicoli elettrici, ridurre al minimo il peso delle sospensioni anche di una piccola quantità migliora la distanza che il veicolo può percorrere riducendo il consumo di energia sia durante le fasi di accelerazione che di frenata rigenerativa.
Prodotti come la boccola del braccio di controllo VDI 4H0407182B incarnano questa transizione, dai robusti manicotti metallici all'acciaio o all'alluminio leggero e ad alta resistenza, insieme a forme elastomeriche migliorate, e dimostrano come anche le parti minori vengano riprogettate per soddisfare i requisiti concorrenti di riduzione del peso, efficienza e longevità nell'ingegneria automobilistica contemporanea.
