Quando il telaio della tua auto emette un rumore di "cigolio" o "scricchiolio" e il volante tira da un lato durante la guida, il problema potrebbe risiedere nelle boccole delle sospensioni. Oggi daremo uno sguardo più da vicino alle boccole per autoveicoli.
Nella progettazione meccanica, il collegamento di componenti mobili è una pratica comune, ma il contatto diretto metallo-metallo provoca attrito e usura. Per risolvere questo problema, gli ingegneri utilizzano “connessioni soft” flessibili. Questi riducono significativamente l’usura e, quando eventualmente si degradano, sono molto più facili ed economici da sostituire rispetto alle principali parti strutturali. Questo principio ha dato origine alle boccole industriali.

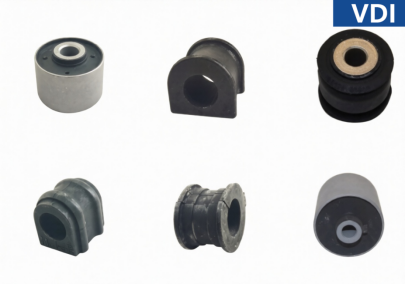

Nei veicoli, le boccole sono componenti elastici installati sui giunti del telaio, come nei bracci di controllo (ad esempio, boccola del braccio di controllo 1J0407182), barre antirollio e sottotelai. Sono generalmente realizzati in gomma, poliuretano o una combinazione di questi materiali legati a un manicotto metallico. La loro funzione principale è sostituire le connessioni rigide, assorbire il movimento relativo tra le parti e ridurre al minimo i danni indotti dall'attrito. In termini semplici, fungono sia da “cuscinetti” che da “giunti resistenti all’usura” per le sospensioni della tua auto.
Le boccole del telaio svolgono un ruolo fondamentale nella dinamica del veicolo. Collegano il telaio al sistema di sospensione, eliminando il contatto duro metallo su metallo, proteggendo i componenti, assorbendo gli urti e garantendo stabilità e comfort di guida. Devono sopportare non solo il peso statico e i carichi dinamici del veicolo, ma anche le sollecitazioni delle strade sconnesse, delle forze in curva e degli impatti in frenata.
Le boccole di alta qualità (come la boccola del braccio di controllo 1J0407182) possono migliorare significativamente le prestazioni di guida riducendo l'usura degli pneumatici, minimizzando l'affaticamento delle sospensioni e migliorando la sensazione di manovrabilità generale.
Le boccole sono disponibili in molti tipi: classificate per posizione (ad esempio, asse anteriore/posteriore), componente (ad esempio, braccio di controllo, tirante, telaio ausiliario), materiale (gomma, poliuretano, nylon, metallo), design (aperto o chiuso) e metodo di smorzamento (idraulico o solido). Nonostante queste variazioni, il loro scopo fondamentale rimane coerente: fornire flessibilità controllata dove è maggiormente necessaria.
1. Selezione della dimensione del manicotto press-fit
Durante la rimozione o l'installazione delle boccole, utilizzare un manicotto della dimensione adeguata per garantire che la forza venga applicata solo al guscio metallico esterno della boccola, senza sollecitare gli altri componenti. Indossare sempre occhiali e guanti protettivi durante la procedura. I dati dimensionali forniti nei manuali dei prodotti Keditec possono aiutarti a selezionare la dimensione corretta della manica.
2. Forza di pressatura
Per facilitare l'installazione, sbavare accuratamente il foro interno prima di pressare la boccola e applicare una piccola quantità di lubrificante (ad esempio grasso 4240) sia al foro interno che al bordo anteriore del diametro esterno della boccola.
Prestare particolare attenzione alla forza di piantaggio richiesta:
Per una boccola con manicotto metallico di diametro esterno di 40 mm, la forza di piantaggio dovrebbe generalmente superare 6 kN.
Per le boccole con manicotto in nylon, la forza richiesta è generalmente superiore a 20 kN.
Questi valori si adattano al diametro esterno della boccola. Se la forza di serraggio misurata è notevolmente superiore o inferiore al previsto, ispezionare il foro dell'alloggiamento per eventuali danni o disallineamento e verificare che sia stato selezionato il codice articolo corretto della boccola.
3. Orientamento e posizionamento dell'installazione

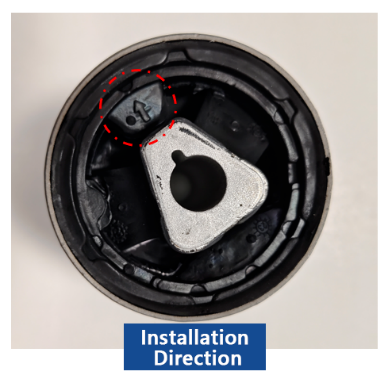

Durante l'installazione, assicurarsi che la sezione solida (non divisa) della boccola sia allineata con la direzione orizzontale di marcia del veicolo. Se la boccola è dotata di freccia di orientamento, questa freccia deve puntare in avanti nella direzione di marcia.
Dopo aver premuto, verificare che la boccola sia centrata nel foro di montaggio, con la stessa lunghezza di esposizione su entrambi i lati.
4. Riduzione dello stress di installazione
Dopo l'installazione, mentre il veicolo è ancora sollevato (con le sospensioni scariche), spesso si accumulano tensioni residue nel sistema del telaio. Per alleviare questo stress, abbassare il veicolo sulle ruote, raddrizzare il volante, quindi allentare e serrare nuovamente tutti gli elementi di fissaggio ai valori di coppia specificati dal produttore. Questo processo consente alle boccole delle sospensioni di stabilizzarsi nella loro posizione naturale e senza stress, riportando il telaio all'allineamento e alla geometria previsti.
Una volta completato, soprattutto quando si utilizzano parti progettate con precisione come la boccola del braccio di controllo 1J0407182, il tuo veicolo sembrerà come se avesse allacciato un nuovo paio di scarpe da corsa, pronto per guidare in modo fluido e sicuro ovunque tu vada.
